功能介紹

1.監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

2.監控單元具有對電池自動管理的功能；

3.提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；

4.監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；

5.配電單元提供2路交流輸入（可選擇一路PT100供電）、1路電池輸入；

6.降壓部分采用全自動硅鏈降壓系統

適用范圍

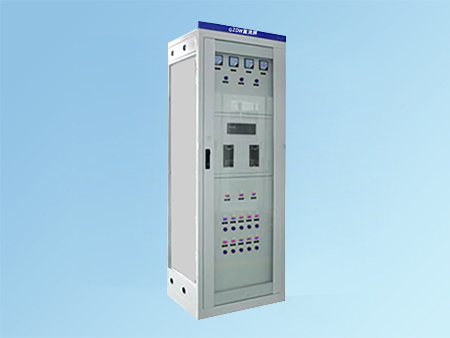

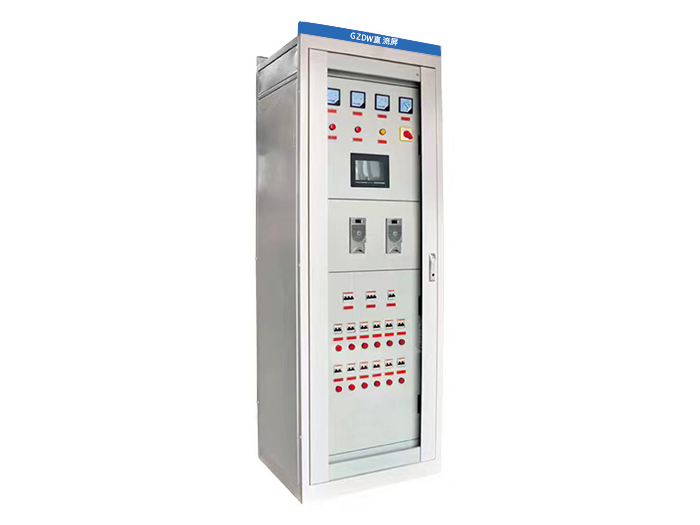

GZDW小系統直流屏適用于10KV_500KV變電站、發電廠,牽引變電所、開閉所、分區亭,高層建筑、住宅小區等的10~35KV變電站、配電室,以及小型自備發電廠,作為高壓開關、繼電保護、自動裝置等到的操作、控制電源和事故照明電源。同時也可以用于其它一切需要直流電源的場所.

GZDW小系統直流屏電力系統用高頻開關直流電源柜是在積累了近年來電力系統用高頻開關電源運行經驗基礎上的研制的。獨創“三級監控”新概念，具有安全可靠、使用簡便、智能化程度高等特點，完全滿足電力系統對直流電源柜自動化水平的要求。系統具有極強的抗高頻干擾能力和抗雷擊能力，性能穩定，質量可靠，型號齊全，也可以支持定制！

使用環境：

1．海拔不超過2000m。

2．周圍空氣溫度不低于-20℃，不高于+45℃，在設備使用期間，周圍空氣溫度允許為-25℃。

3．周圍空氣的最大相對濕度不超過90﹪（相當于周圍空氣溫度為20±5℃時）。

4．安裝地基無劇烈振動和沖擊，垂直傾度不超過5％。

5．運行地點無導電或爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸氣。

6．周圍空氣溫度變化率不超過5℃/H，相對濕度變化率每小時不超過5％。

7．交流電網電壓波形為正弦波，電網電壓幅值的持續波動范圍不超過額定值于±15％。

8．交流電網頻率波動范圍不超過±5％。

9．室內使用，且通風良好。
